在多物理场仿真领域,COMSOL 是一款功能强大的建模与仿真软件,它以高度集成的图形化界面和模块化建模能力深受科研人员与工程师喜爱。然而,对于没有 CAD 或编程背景的初学者来说,“建模”往往是学习 COMSOL 的第一道坎。本文将围绕“零基础掌握COMSOL几何建模 COMSOL的交互建模技巧”这两个核心主题,系统介绍如何从零开始进行几何建模,并结合实际操作展示交互式建模过程中的高效技巧,帮助你更快上手并建立出符合仿真需求的几何模型。
一、零基础掌握COMSOL几何建模
对于初学者而言,理解建模思路比掌握复杂指令更重要。COMSOL 提供了二维(2D)、三维(3D)建模环境,以及丰富的几何操作工具,即使没有工程图纸基础,也能通过图形化方式轻松构建仿真几何体。
1. 建模环境的入口
打开 COMSOL Multiphysics 后,在新建模型向导中选择【Model Wizard】,根据仿真目标选择空间维度(如2D、轴对称、3D),再选择物理场模块,进入几何建模界面。
2D 模型:适用于平面问题,如截面热传导;
3D 模型:适用于结构力学、电磁场、流体力学等立体场景。
2. 基本几何体的创建
COMSOL 提供多种几何图元:点(Point)、线(Edge)、矩形(Rectangle)、圆(Circle)、球体(Sphere)、长方体(Block)等。
在【Geometry】节点下点击【Add】,选择对应的几何体;
在右侧属性栏中输入参数(如宽、高、半径);
点击【Build Selected】,模型几何体即显示在主窗口中。
3. 几何体的位置与尺寸控制
新手常常忽略坐标原点、移动位置的问题。COMSOL 提供移动(Move)、旋转(Rotate)、缩放(Scale)等操作用于调整几何图元的布局。
例如:
移动:将对象沿指定轴向平移;
旋转:绕某点或轴心旋转指定角度;
缩放:放大或缩小对象,适配整体模型比例。
4. 组合与布尔运算
当多个几何体需要组合成一个结构时,使用布尔运算非常关键。
Union(联合):合并两个或多个图元成为整体;
Difference(差集):从一个图元中减去另一个图元;
Intersection(交集):保留图元的公共区域。
这些操作类似于 CAD 软件中的“剪切”、“融合”等命令,能显著简化建模步骤。
5. 几何建模小技巧
利用 Work Plane 创建局部草图,再拉伸生成3D结构;
使用 Parametric Curve 定义任意曲线边界,如流线造型;
导入外部 CAD 文件(如 DXF、STEP)快速搭建复杂几何。
二、COMSOL的交互建模技巧
交互建模强调在建模过程中“边看边改、边试边调”,是 COMSOL 区别于传统数值模拟工具的一大优势。掌握以下技巧,可以显著提升效率与准确性。
1. 参数化建模:让模型更灵活
在 COMSOL 中,推荐优先用参数(Parameter)而非固定值设置几何尺寸。
在【Global Definitions → Parameters】中定义变量,如 L=10[mm]、R=5[mm];
在几何尺寸填写中引用这些参数,如 Radius=R;
后续只需修改参数值即可同步调整模型几何体。
这在优化设计、批量仿真中非常高效,特别适合需要迭代试验的用户。
2. 启用几何图层的顺序调整功能
默认每一步几何操作都会生成新的几何体,若发现建模顺序有误,可以右键拖动操作顺序,或点击【Build All Objects】统一构建。
使用【Form Union】 vs. 【Form Assembly】区别处理交界面问题;
若出现“建模失败”,先检查布尔操作是否顺序冲突;
可使用【Suppress】功能临时禁用某步操作,不影响整体结构调试。
3. 借助选择(Selections)简化后续设置
在建模时为各几何区域添加“Selections”标签,可以在物理场设定、网格划分、边界条件中重复使用,避免重复点击选择区域。
例如:为进气口面命名为 inlet_face,后续所有边界条件可直接引用该名称。

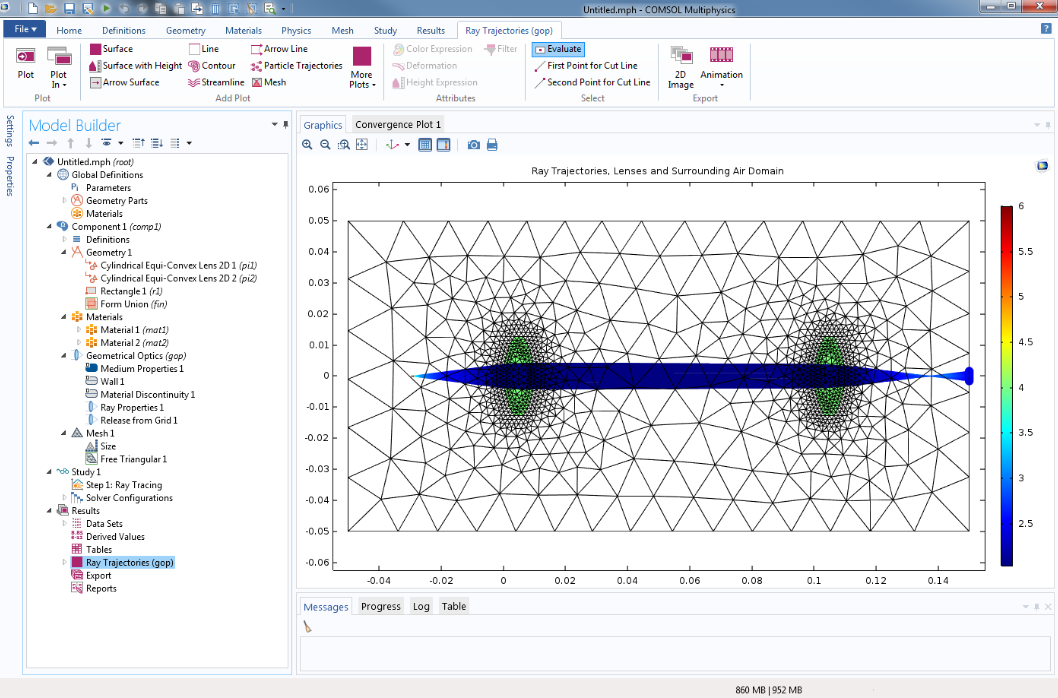

4. 图形界面+命令编辑结合使用
虽然大部分建模可通过图形界面完成,但在某些复杂建模过程中,可以通过“Equation View”查看底层参数方程,或者使用【Model Builder】中的“Copy-Paste As Code”生成自动化脚本。
对于希望将模型标准化、模块化的高级用户而言,交互+脚本的方式更具灵活性。
5. 利用建模快照与注释记录建模过程
每完成一个关键步骤可保存一个建模快照(Save Model as Snapshot),同时利用【Comment】功能为每步添加简短说明,方便团队协作或后期回溯。
三、如何从建模走向仿真分析
建模只是第一步,最终目标是进行物理仿真分析。许多新手建好几何后不知如何继续。以下是新手完成建模后需要掌握的衔接步骤:
1. 设置物理场接口
在 Model Wizard 中选择对应的物理模块(如热传导、结构力学、电磁波等);
为模型中的域、边界分配材料属性和边界条件。
2. 选择材料并分配区域
通过【Materials】模块导入材料库;
将材料赋予几何区域或选项中定义的 selection。
3. 创建合适的网格
初学者可使用【Free Tetrahedral】自动生成网格;
在后续精度要求较高时,可设置局部加密区域。
4. 设定求解器与运行时间
对于稳态问题,设定为“Stationary”;
对于瞬态问题,设定时间步长、总时长等参数。
5. 查看结果并可视化
使用【Results → 2D Plot Group / 3D Plot Group】设置可视化输出;
可以绘制温度场、位移图、电场强度等各种物理量分布图。
总结
通过本文“零基础掌握COMSOL几何建模 COMSOL的交互建模技巧”,我们从基本图元入手,详细介绍了 COMSOL 几何建模的操作流程、逻辑方法以及交互技巧,特别强调了参数化、布尔运算、结构布局等新手容易忽视的细节。同时,也指出了从建模走向仿真的关键衔接步骤。只要熟练掌握这些方法,即便是零基础用户,也可以在 COMSOL 中快速搭建出清晰、可控的物理仿真模型,为后续的数值分析打下坚实基础。
